SERIE 5 - 1 C . On veut maintenir, à une température bulbe sec de 24.5°c et une humidité relative  de 50%  une pièce dont l'accroissement en chaleur sensible est de 48 kw et l'accroissement en chaleur latente 12 kw. Les spécifications précisent que l'air doit être distribué dans la pièce à une température non inférieure à  16°c. L'air réfrigéré quitte le climatiseur à 90% de saturation.         (a) La quantité d'air à traiter dans la batterie de refroidissement     (b) la quantité totale d'air à distribuer dans la pièce à climatiser     (c) La quantité d'air recyclé à mettre en dérivation     Bsec Amb   24.5°c     Bhu Amb  °c  Hum rel 50 % Bsec Distr         °c        Bhu souf  °c  Hum rel 90%   qs 48 kw qL 12 kw        qt = 48 + 12 = 60 kw                                                        Q      m3/s SHR = ........

qs                             48 SHR =  ----                 SHR =  -----  = 0.80         qt                               60

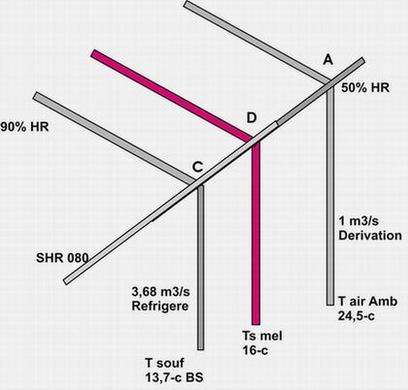

L'utilisation d'une dérivation est proposée ici non pas comme moyen d'empêcher les courants d'air ou de régler la température, mais uniquement pour répondre aux besoins des spécifications qui exigent des débits d'air plus élevés. SERIE 5-1 C                                                                           qs                   ( Q= -----------------)  ( 5-1 c )                         1,207 x TD                          (a)        Dans la Figure 5-K, le point A représente la température bulbe sec et l'humidité à maintenir dans la pièce climatisée. Tracer la droite AB (SHR = 0.80) Le point C représente les conditions désirées pour l'air à sa sortie de la batterie de refroidissement, c'est à dire une température bulbe sec de 13.7°c.   Déterminer la quantité d'air réfrigéré à l'aide de la Formule 5-1c:                         qs                                         48 kw           ( Q = -------------)  (5-1c)       -----------------------= 3.68 m3/s< /FONT>                1.207 x TD                  1.206 (24.5 - 13.7 = 10.8°c)   -----------------------------------------------------------------------   (b)        Selon l'énoncé du problème, l'air distribué dans la pièce à climatiser doit avoir une température bulbe sec de 16°c. Pour pouvoir déterminer la quantité totale d'air à distribuer dans la pièce, commencer par repérer le point D à l'intersection de 16° de température bulbe sec et de la ligne AB.     Quantité totale d'air à distribuer dans la pièce:                         qs                                            48 kw       ( Q = -------------)  (5-1c)       -----------------------= 4.68 m3/s                1.207 x TD                  1.206 (24.5 - 16 = 8.5°c)   -----------------------------------------------------------------------   (c)       On peut maintenant déterminer la quantité d'air à mettre en dérivation:     Air à mettre en dérivation: 4.68 m3/s - 3.68 m3/s = 1 m3/s
