QUANTITE de CHALEUR
Distribution air
chaud
Méthodologie: Diagramme psychrométrique.
Température Série 5 - 1 A ....5 - 1b....5-1
c sans modification de la
teneur
en humidité, poids,
quantité.
W volume 0,833m3=1kg
W
poids de l'air envoyé a la pièce chauffée en kg/s
DT
variation de la température bulbe sèche de l'air
qs
variation de la température bulbe sèche de l'air alimente (résultat)
poids par heure =
1 / 0,833 = 1,20 kg
qs simplifie = 1,006 x 1,2 = 1,207 kj/kg d'air
sec. (5-1a)
W
volume poids par heure = 1 / 0,833 = 1,20 kg
qs
simplifie = 1,006 x 1,2 = 1,207 kj/kg d'air
sec.( 5-1a)
SERIE 5 - 1
a ....5 - 1b....5-1 c
qs ( 1,207 x Q x DT =) ( 5-1 a )

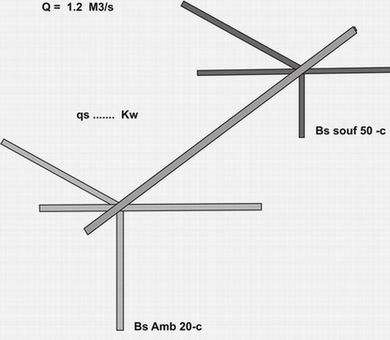

Quelle est la quantité de
chaleur que peut fournir une distribution d'air de 1.20 m3/s, si sa température initiale est de
50°c et l'on veut maintenir la température de la pièce à
20°c.
Bs Amb
20°c,
Bs
souf 50°c.
Q
s 1,2
m3/s,
( 1,207 x Q x DT =) ( 5-1 a )
DT = Bs
Amb 20°c - Bs s 50°c. =
30°c
qs
1,207 x 1,2 m3/s x 30°c
= 43,4
kw | |
|
SERIE 5 -
1 a ....5 - 1b....5-1
c
Dans
la pratique, le problème consiste rarement à déterminer la quantité de
chaleur que peut fournir une distribution donnée. Normalement, il
consiste à déterminer la quantité d'air nécessaire, ainsi que la
température à laquelle cet air doit être distribué, en vue de maintenir
une température donnée dans une pièce avant une certaine déperdition de
chaleur. En fait, la quantité d'air distribué dans une pièce est souvent
déterminer par les besoins dus à la ventilation. Dans ces
conditions, on peut se servir de la Formule 5-1a pour déterminer la
température nécessaire de l'air distribué. Lorsqu'on se sert de la Formule
5-1a pour déterminer la température nécessaire de l'air distribué dans une
pièce chauffée, on peut transposer de la manière suivante:
qs
DT = --------- ( 5-1 b
)
1.207 Q
 |
