Deshu, air |
 |
|

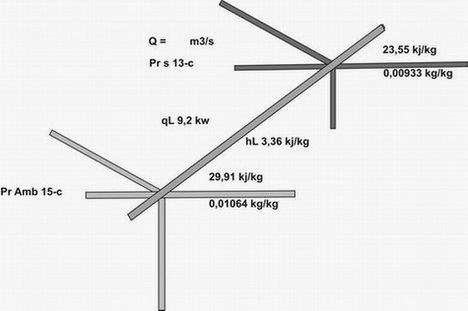

SERIE 5 - 3 A ....5 - 3b.... 5-3 c13,6 kg de vapeur d'eau sont ajoutés toutes les heures à l'atmosphère d'une pièce climatisée. On veut maintenir la pièce à un point de rosée de 15°c. Le point de rosée de l'air distribué est égal à 13°c . Déterminer la quantité d'air qu'il faut faire circuler dans la pièce. (Déshumidification) PAGE 91 EXEMPLE 5 - 16
G (kg de vapeur d'eau) 13.6 Kg Pr Amb 15°c Pr Distr 13°c
(hL
Variation de la teneur
en chaleur latente de l'alimentation d'air, en kJ/kg) (Si on multiplie ce chiffre de 2450
kj/kg ( L) par le nombre de kg d'humidité qui doit se
condenser, on obtient la chaleur latente approximative qu'il faut extraire en
vue de réaliser la condensation.)
---------------- qL = W hL 13,6 kg x 2450 = 33320 kj/hr
33320 kj/hr
-------------------=
9,255 kj/s
3600 9,255
kw Table 4-1
15°c
Pr Amb = 26,91 kj/kg d'air sec
13°c
Pr Distr = 23,55 kj/kg d'air sec,
exemple 5-3a
9,255 kw
Q =
-------------------= 2,30 m3/s
(1,20 x 3,36 kj/kg ) qL ( Q
=-------) 1,20 hL Table 4-1
|
