Méthodologie :
Température série 5 - 1 A
....5 - 1b....5-1 c sans
modification de la teneur en humidité poids quantité.
W volume 0,833m3=1kg
W
poids de l'air envoyé a la pièce chauffée en kg/s
DT
variation de la température bulbe sèche de l'air
qs
variation de la température bulbe sèche de l'air alimente (résultat)
poids par heure =
1
-------------
= 1,20 kg
0,833
qs simplifie = 1,006 x 1,2 = 1,207
kj/kg d'air sec. (5-1a)
W
volume
poids par heure = 1 /
0,833 = 1,20 kg
qs
simplifie = 1,006 x 1,2 = 1,207 kj/kg d'air
sec.( 5-1a)
SERIE 5 - 1
A ....5 - 1b....5-1 c distribution air
Froid
(
1,207 x Q x DT =)(
5-1 a )

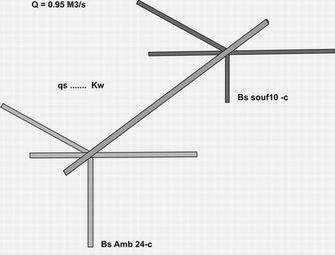

0.95 m3/s d'air sont distribué dans une pièce dont on
veut maintenir la température à 24 °c. La
température de l'air soufflé est de 10°c.. Déterminer la quantité de
chaleur sensible que peut absorber cet air.
Bs Amb
24°c,
Q souf 0,95
m3/s,
Bs
s
10°c.
( 1,207 x Q x DT
=)
DT= 10°c BS s -
24°c BS A = 14°c
qs 1,207 x 0,95 m3/s x
14°c
= 16 kw |
|
2 m3/s
d'air sont envoyé dans une pièce climatisée. Déterminer le nombre de
kg d'air sec envoyé dans la pièce par
seconde.
W = 1,20
Q
= 1,20 x
2
= 2,4 kg d'air
sec par seconde
Pour simplifier
l'arithmétique on peut éliminer W totalement de la formule
5-1. A cet effet, on remplace W par 1,20 Q dans la
formule 5-1.
Celle-ci devient
alors la suivante:
qs = 1,006 x 1,2 x Q
x DT
qs =
1,207 x Q x
DT
(5-1a)
| |
