SERIE 5 - 1 c L'accroissement en chaleur sensible d'une pièce climatisée est de 45 kW, et son accroissement en chaleur latente est de 15 kW. On veut maintenir la pièce à une température bulbe sec de 25°c et une humidité relative 50%. Si les caractéristiques de matériel de climatisation sont telles que l'air en sort avec 90% Sat. déterminer les conditions et le débit nécessaires pour l'air de distribution.       Bsec Amb     25°c      Bhu Amb  20.5°c    Hum rel 50 % Bsec Distr        °c      Bhu souf         °c    Hum rel 90 %   qs 45 kw qL 15 kw     qt = 45 + 15 = 60 kw                                                                   Q       m3/s  ?                 qs                                 45 SHR =  ----                 SHR =  -----  = 0.75                qt                                  60

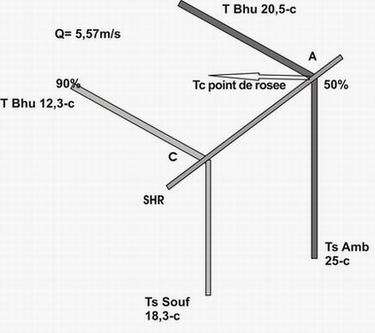

Le point A de la figure 5-G représente les conditions à maintenir dans la pièce. Tracer une droite parallèle à la droite passant par A. Repérer le point C à l'intersection de la droite AB (SHR de la pièce) et de la courbe représentant 90 Sat. Les conditions requises de l'air à distribuer sont données par le point C: température bulbe sec 18.3°c température bulbe humide  12.3°c et 0.0086 kg/kg d'air sec .

SERIE 5 - 1 c       On peut maintenant déterminer le débit d'air au moyen de la formule 5-1c               qs     ( Q = -------------)  (5-1c)         1.207 x TD                                                    45    (5-5b)  ( DT = ----------------------)  = 5,57 m3s                          1.207 x (25 - 18,3)                                        Les exemples précédents servent à souligner le fait qu'il faut d'abord commencer par sélectionner les températures bulbe sec et bulbe humide à obtenir pour l'air à distribuer au moyen de la droite représentant le taux de chaleur sensible et en examinant les caractéristiques du matériel de climatisation. Ceci fait, on peut alors calculer le débit d'air nécessaire.
