SERIE 5 - 4 A ....4 - b....5-4 c Une pièce a un accroissement total en chaleur égal à 22,3 kW et un SHR = 0,85. On veut maintenir la pièce à une température bulbe sec de 24.5°c  et une température bulbe humide de 18°c avec une distribution d'air de 1,85m3/s. Déterminer les conditions nécessaires de l'air soufflé.     Bsec Amb 24.5°c   Bhu Amb 18°c, Bsec Distr               Bhu Distr   qt          = 22.3 kW SHR     = 0,85 Q souf  = 1,85 m3/s

22,3kw         ht----------------------= 10,05kj/kg             (1,20 x 1,85m3/s)      Variation nécessaire de l'enthalpie de l'air soufflé      Sur le diagramme psychrométrique Figure 5-A, repérer 24,5°c de température bulbe sec et 18°c de température bulbe humide. L'enthalpie en A est de 50,5 kJ/kg     Enthalpie initiale initiale de l'air distribué    50,5kJ/kg - 10,05kJ/kg  = 40,45kj/kg

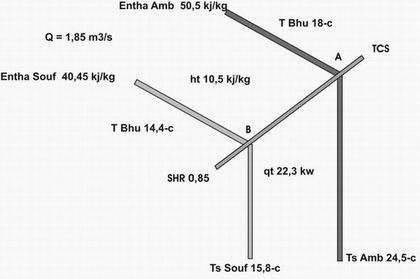

Sur la figure 5-B, tracer une droite d'enthalpie égale à 40,45kj/kg. Ensuite tracer à partir de A une parallèle à cette droite ayant un SHR= 0,86. Cette droite coupe la droite d'enthalpie 40,45kj/jk au point B.  Les conditions au points B sont les suivantes: température bulbe sec 15.8°c, température bulbe humide 14,4°c, et teneur en humidité 0,0097kg/kg d'air sec. Ce sont là les conditions nécessaires de l'air à distribuer.

On peut également se servir de la Formule (5-4c), pour déterminer la quantité d'air à distribuer afin de maintenir des conditions donnée dans une pièce. A cet effet, on s'en servira sous la forme suivante;                                  qt                      ( Q =-------)(5-4c)                           1,20  ht                                 SERIE 5 - 4 A ....4 - b....5-4 c                            qt                     ( ht =-----------)(5-4b)                            1,20  Q
