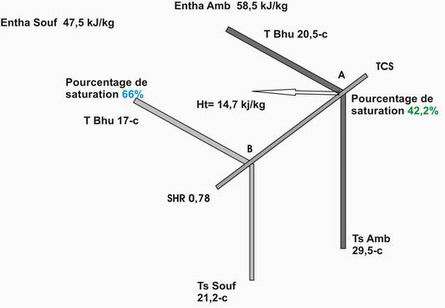

Sur le
diagramme psychrométrique, Figure 5-e, l'enthalpie de l'air au point A
température bulbe sec 29.5°c et température bulbe humide
20.5°c Enthalpie initiale nécessaire de l'air distribué =
(Enthalpie 58.5 kJ/kg d'air sec)
Enthalpie initiale nécessaire
de l'air distribué
= 58.5 kJ/kg - 10.75kJ/kg = 47.75 KJ/kg d'air
sec
Note: Le point B
représente 17°c de température
bulbe humide et 66% Sat. Normalement, le matériel ne produit pas de l'air
avec cette valeur d'humidité relative.
Lors de l'étude de tout
système de climatisation, il faut toujours commencer par sélectionner les
températures bulbe sec et bulbe humide requises pour l'air de
distribution; on peut ensuite déterminer le débit d'air nécessaire.
Supposons, que l'on
n'ait pas tenu compte de l'enthalpie nécessaire calculée pour l'air de
distribution et que le matériel de climatisation ait été sélectionné pour
fournir de l'air à 21.2°c de température bulbe sec et 90% Sat (SHR
0.78).Comme le démontre (l'exemple 5-25), il en résultera une humidité dans la pièce supérieure au niveau désiré.
SERIE 5 - 5 A .... 5 - 5 B....5-4 C
qs
( DT =
-------------) (5-5b)
1.207 x
Q
qt
( ht =
--------------)
(5-4b)
1.20 x
Q
...............................................................
|
|
L'élévation nécessaire de température
bulbe sec pour que
l'air puisse absorber
l'accroissement en chaleur
sensible
de la
pièce
qs
( DT = -------------)
(5-5b)
1.207 x
Q
qs 4.75 kw
DT =
-----------------) (5-5b) = 8.34°c
1.207
x 0.472
m3/s
Température requise de l'air
distribué:
29.5°c - 8.34°c =
21.2°c
(temp
bulbe
sec)
|
|
Accroissement de
chaleur total:
qs
4.75 kw + qL 1.34 kw = 6.09 kw
L'accroissement de
l'enthalpie de l'air distribué.
qt
( ht =
--------------) (5-4b)
1.20 x
Q
6.09 kw
( ht = -----------------) (5-4b) = 10.75
kj/kg
1.20 x
0.472
m3/s
|
|
