SERIE 5 - 1 C .

On veut maintenir, à une température bulbe sec de 25°c et de 50% Sat, une pièce dont l'accroissement en chaleur sensible est de 23.45 kw et l'accroissement en chaleur latente 5,86 kw. Les spécifications exigent la mise en circulation d'un débit d'air total de 2.83 m3/s

(a) les températures bulbe sec et bulbe humide de l'air réfrigéré à sa sortie de la batterie de refroidissement si son % Sat. est de 90.

(b) le débit de l'air à refroidir et déshumidifier.

(c) le débit d'air recirculé à mettre en dérivation

(d) les températures bulbe sec et bulbe humide du mélange d'air réfrigéré et d'air recirculé by-pass distribué dans la pièce climatisée

Bsec Amb     25°c      Bhu Amb  20.5°c  Hum rel 50 %

Bsec Distr        °c      Bhu souf         °c  Hum rel 90%

qs 23.45 kw

qL 5.86 kw        qt = 23.45 + 5.86 = 29.31 kw

                                                                  Q   2.83 m3/s

SHR =

            qs                            23.45

SHR =  ----                 SHR =  -----  = 0.80

                 qt                            29.31

Des bouches d'arrivée d'air mal conçues et mal placées produiront toujours des courants d'air, quelle que soit la température de l'air soufflé. Par contre, si ces  bouches sont bien conçues et bien placées, il y aura peu de chance que se produisent des courants d'air en présence d'un air distribué aux températures normalement requises pour maintenir la température et l'humidité voulues dans une pièce climatisée. Malgré cela, on rencontre parfois des spécifications précisant la température bulbe sec la plus basse à laquelle l'air peut être soufflé.

Normalement, ces spécifications fixent la température minimum de l'air de distribution quelque 5.5 à 8.5 degrés au-dessous de la température  bulbe sec maintenue dans pièce climatisée. Les différences normales de températures sont de 9.4°c à 14°c.



SERIE 5-1 C



                                       qs

                  ( Q= -----------------)  ( 5-1 c )

                                1,207 x TD

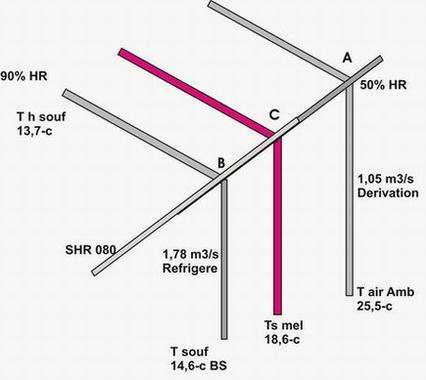

(a)  La droite parallèle à droit SHR = 0.80 passant par le point A dans la Figure 5-J, Les conditions de l'air distribué sont représentées au point B ( où la droite parallèle SHR = 0.80 coupe 90% Sat.) Les conditions au point B sont les suivantes: température bulbe sec  14.6°c et température bulbe humide 13.7°c.

(b) Quantité d'air à distribuer au moyen de la Formule 5-1c:

                    qs                                     23.45 kw

        ( Q = -------------)  (5-1c)       -----------------------=   1.78 m3/s

             1.207 x TD                  1.206 (25.5 - 14.6 = 10.9°c)

(c)  On peut alors déterminer la quantité d'air recirculé à mettre en dérivation:

Air recirculé mis en dérivation =

                                             2.83 m3/s - 1.78 m3/s = 1.05m3/s



(d)  Les conditions du mélange sont déterminées de la même manière que dans l'Exemple 4-24:

2.83 (tmél)= (1.78m3/s) / (14.6°c) + (1.05m3/s) / (25°c)

                     25.98 + 26.77

      t mél =    -------------------= 18.6°c

                     2.83 m3/s



L'air soufflé dans la pièce doit se trouver sur la droite correspondant à SHR = 0.80; par ailleurs, il doit aussi avoir une température bulbe sec de 18.6 °c. Ces deux droites se coupent au point C: température bulbe humide 15.5°c et 0.0098 kg/kg d'air sec  degré d'humidité.
