SERIE Mélange d'Air

On doit mélanger de l'air extérieur à 35°c BS et  24°c BH à l'air d'une pièce climatisée à 25°c  BS et 50% HR. Le mélange final consiste en un tiers d'air extérieur et deux tiers d'air de circulation. Trouver les températures bulbe sec et bulbe humide du mélange.





Bsec Amb     25°c      Bhu Amb        °c    Hum rel 50 %

Bsec Distr        °c      Bhu souf         °c    Hum rel     %

Bsec Ext       35°c      Bhu Amb     24°c    Hum rel      %



1/3: air extérieur

2/3: air Circulation







SERIE  Mélange d'Air



On obtient d'abord la température bulbe sec finale du mélange:

Air extérieur,                      0.333 x 35     =      11.67

Air de recirculation,          0.667 x 25     =      16.67

                                                        ------

Temp. final du mélange                         =       28.34°c





Le point C. Figure 4-BB. représentant l'état final du mélange

est situé sur la ligne AB à son intersection avec la ligne verticale

 28.34°c BS. On lit au point C, 20.2°c pour la température bulbe humide du mélange.





De l'air extérieur à 35°c BS et 24°c BH doit être mélangé à de l'air de recirculation à 24°c BS et 50% Sat. Trouver le pourcentage d'air extérieur à utiliser pour que le mélange final soit 21°c BH.

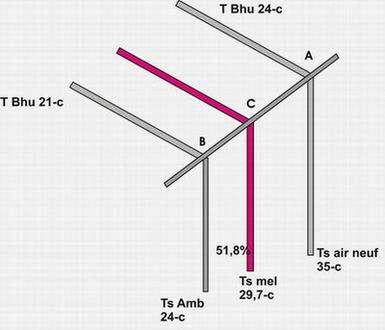

Le point A représentant l'état de l'air extérieur et le point B représentant l'état de l'air de la pièce. Tracer une ligne droite de A à B. Le point C est à l'intersection de la ligne AB avec la ligne température bulbe humide de 21°c. On peut lire en C  29,7° BS pour la température bulbe sec finale.



ir neuf =  (%)           35BS

ir recy =  (%)           24BS

air mel  =  (%)        29,7BS

ir coil =   (%)                  BS





                              29.7 -  24                5.7

                            100 X ------------=   ---------= 51.8%

                                       35 - 24             11
