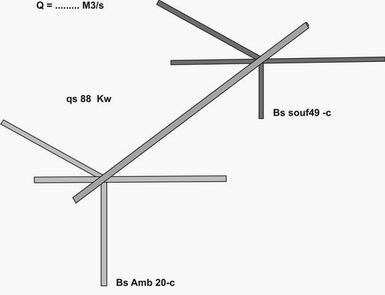

QUANTITE D'AIR Distribution air chaud   Méthodologie:Diagramme psychrométrique.   On veut maintenir à 20°c, une pièce dont la déperdition  de chaleur  maximum est de 88kW . La température maximum de l'air distribué dans la pièce ne doit pas dépasser 49°c. Déterminer la quantité d'air nécessaire.     Bs Amb  20°c, Bs souf  49°c ,  qs           88 kw         DT=     49°c Bs s  -  20°c Bs A  =  29°c                                         88 kw qs                              Q   ----------------- =    2,52 m3/s                                 (1,207 x  29°c)

L'air  peut servir non seulement à chauffer les pièces mais aussi à les refroidir. Si on veut refroidir une pièce , d'air doit être distribué à une température qui soit au-dessous de la température à maintenir dans la pièce climatisée. A mesure que l'air  s'échauffe jusqu'a la température de la pièce, il absorbe de la chaleur sensible. Dans  ce cas, les gains de chaleurs sensible apportent la chaleur nécessaire pour élever  la température de l'air distribué. La quantité de chaleur sensible que peut absorber l'air distribuer dans une pièce se calcule à l'aide de la Formule 5-1a. PAGE 88 EXEMPLE 5 - 4   SERIE  5 - 1 a ...5 - 1b..5-1 c           qs ( Q= ----)(5-1 c )  1,207 x TD                                          Figure EXEMPLE
