SERIE 5 - 4 A ....4 - b....5-4 c



On veut maintenir à une température bulbe sec de 27°c et une température bulbe humide de 18°c une pièce dont l'accroissement total en chaleur est de 20kW. L'air est distribué dans la pièce à une température bulbe sec de 15.5°c et une température bulbe humide de 13°c. Déterminer la quantité d'air climatisée qu'il faut souffler.







 Bsec  Amb   27°c       Bhu Amb 18°c,

 Bsec Distr 15.5°c       Bhu souf 13°c,

 qt         = 20 kW

Q souf  = 5,66 m3/s



 Table 4-1

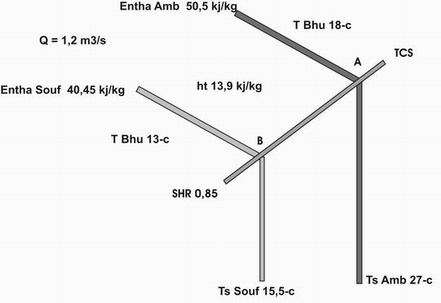

Utilisation du Diagramme psychrométrique



Enthalpie Amb  27°c   Bhu Amb 18°c = 50,5 kj/kg d'air sec

Enthalpie Souf 15.5°c  Bhu Amb 13°c = 36,6 kj/kg d'air sec

           ht=  50,5 kj/kg  -36,6 kj/kg  = 13,9 kj/kg





            qt                                             20 kw

    ( Q =-------)(5-4c)      5.66 m3/s-------------------)(5-4c)

          1,20  ht                               1,20 x 13.9kj/kg





                   = 1.2m3/S Quantité D'air qu'il faut souffler pour maintenir les conditions données dans la pièce.









SERIE 5 - 4 A ....4 - b....5-4 c





                  qt

                  ( Q =------------)  (5-4c)

                          1,20  ht
