TEMPERATURE DE DISTRIBUTION FROID

distribution air froid

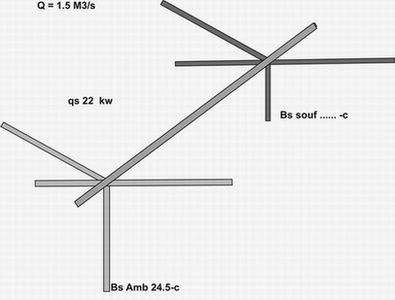

Méthodologie:diagramme psychrométrique

On veut maintenir à  24,5°c la température bulbe sèche  d'une pièce dont l'accroissement de chaleur  sensible est de 22kW. Il est prévu un débit d'air de 1.5 m3/s. Déterminer  la température bulbe sèche nécessaire de l'air soufflé.

( 1,207 x Q x DT =)

Bs Amb  24,5°c,

Q souf    1,5 m3/s,

qs            22 kw

( 5-1 b )

                             22 kw qs

           Bs s  ---------------------= 12,2°c

                    (1,207 x 1,5m3/s)

     DT=  24,5°c - 12,2°c =   12,3°c Bs souf

SERIE 5 - 1 a ....5 - 1b....5-1 c

                                qs amb

             ( DT= -----------) ( 5-1 b )

                     1,207 Q
